Усилитель мощности YES-4

Высококачественный усилитель мощности низкой частоты (аудио сигнала).


Реализация усилителя YES-4.

Наконец-то хватило времени закончить проект реализации усилителя из серии усилителей YES. Проектирование печатной платы на момент лета 2018 года началось 2 года назад!

В определенных кругах данный усилитель пользуется повышенным вниманием в виду его высочайших качественных характеристик. Построен по «модной» композиционной схеме где высокоскоростные операционные усилители работают в мало сигнальном режиме. С глубокой ООС. Поэтому данный усилитель привлек наше внимание для повторения. Одноименные ветки присутствуют на форуме вегалаб и их не составит труда найти через поисковик. Там же на форуме можно приобрести кит наборы для самостоятельной сборки в виде печатной платы или собранные платы. Но данный вариант не подошел нам, так как печатная плата не совсем подходила по габаритам. Мы связались с автором схемы усилителя Брагиным Г. Было получено разрешение на реализацию и в случае коммерческого успеха выплаты автору гонорара. Хотя сама схема находится в открытом доступе и прошло 2 года, на данный момент мы не отказываемся от первоначальных устных договоренностей. Была разработана собственная печатная плата…испытана и положена на полку до «лучших времен».

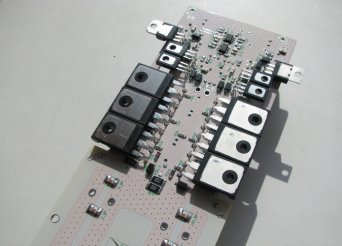

Благодаря высокой плотности разводки, печатная плата в нашей реализации усилителя получила 3 пары мощных выходных транзисторов и двух мостовой блок питания на скоростных диодах Шотки, стабилизированное питание усилителя напряжения.

      Печатная плата имеет всего 436 падов, поверхностных и выводных. Что с точки зрения монтажа радиоэлементов приближается к изделиям средней плотности. Версий усилителей YES 4 можно насчитать около 12-15 модификаций. Наша реализация дотягивает почти до крайней версии YES-4M-SAB и отличается от нее отсутствием узла SAB. Хотя он может быть легко добавлен в следующих модификациях. На слабых уровнях усилитель работает в А классе. Пожалуй, прекратим обзор схемы, кому интересны подробности ссылки выше.

      Что же в итоге мы получаем как искатели хорошего звука? В частности, усилителя мощности. В глаза бросается очень низкий коэффициент гармоник и запредельная скорость усилителя.

Заявляемые параметры автором:

-Мощность 100 Вт 4 Ω

-THD: 0.0005 %

-скорость нарастания более 200 В/мкС

-входное сопротивление 51 кОм

-вес 12 кг

     Усилитель много тестировался на различных типах нагрузки, и при тестировании были подтверждены высокие параметры схемы. Реакция на меандр 50, 100 кГц за пределами слышимого диапазона оказалась отличной. Что подтверждает высокое быстродействие схемы. Нелинейные искажения на слух человеком воспринимаются начиная от 1% как хрипение, а здесь 4 знака после запятой! Наши измерения немного не дотянули до авторских из-за того, что измерения THD проводились на готовом изделии в корпусе. Но все же были очень близки.

     В нашей реализации усилитель мощности состоит из двух моноблочных усилителей с отдельными источниками электропитания, что обеспечивает абсолютное разделение каналов и великолепный звуковой образ. Имеет все необходимые защиты и плавный пуск. В качестве основы блока питания применены тороидальные трансформаторы с двойным запасом по мощности. Далее в выпрямителе применены 2 моста на диодах Шоттки. Стабилизированное питание усилителя напряжения, обеспечивает более детальный звук.

     Корпус выполнен из анодированного алюминия с лазерной гравировкой.  Суммарно радиаторы имеют площадь 4000 см2, имеют тепловой контакт с остальными деталями корпуса, благодаря чему все крышки выполняют роль теплоотвода.

    Усилитель управляется платой управления/индикации с тачпадом. Плата управления выполняет сервисные функции контроля за состоянием усилителя:

-следит за температурой и отключает усилитель при ее превышении.

-следит за напряжением акустических систем, в случае обнаружения постоянного напряжения отключает систему.

-управляет селектором входов

-фоновые часы

      Теперь самое интересное про звук… Усилитель звучит прозрачно, с малейшими деталями и полновесным басом.  Звучание системы сводится к подбору акустики и источника. Чем качественнее акустика и источник, тем вкуснее будет звук. Так как усилитель будет просто усиливать сигнал со входа не приукрашивая и не внося свои искажения в сигнал.

     Благодаря своим возможностям эти усилители способны легко работать даже с самыми требовательными акустическими системами. Незначительные искажения и очень низкий уровень собственных шумов позволяют воспроизводить музыку любого жанра именно так, как это задумал исполнитель.

      В результате данный усилитель имеет одни из лучших функциональных характеристик в мире. Он обладает высоким отношением сигнал-шум, низким уровнем искажений, широкой полосой пропускания и большим динамическим диапазоном, великолепным разрешением и способностью передать даже самые мельчайшие нюансы звучания.



Галерея


Реакция на меандр 50,100кГц

технический комментарий:

В пределах рабочего диапазона меандр ровный, изменения начинаются за пределами звукового диапазона. Завалы обусловлены в большей степени входным ВЧ фильром так как для измерений он не отключался.



Тест усилителя №1. Усилитель YES 4 ETHER RPE. НПП Эфир. (Test HI FI, HI END amplifier yes 4)

Обработка видео...

Заказать

Усилитель можно заказать через форму на сайте, написав нам или позвонив по телефону . Срок изготовления составляет 3-4 недели.  Составляется договор поставки, вы оплачиваете 50% и мы приступаем к исполнению.  Цена может менятся в зависимости от комплектации и курса валют. За небольшие деньги, вы получите качественный продукт от производителя, минуя цепочку посредников.  Т к у нас нет рекламного бюджета цена будет низкой: пишите, звоните договоримся.
